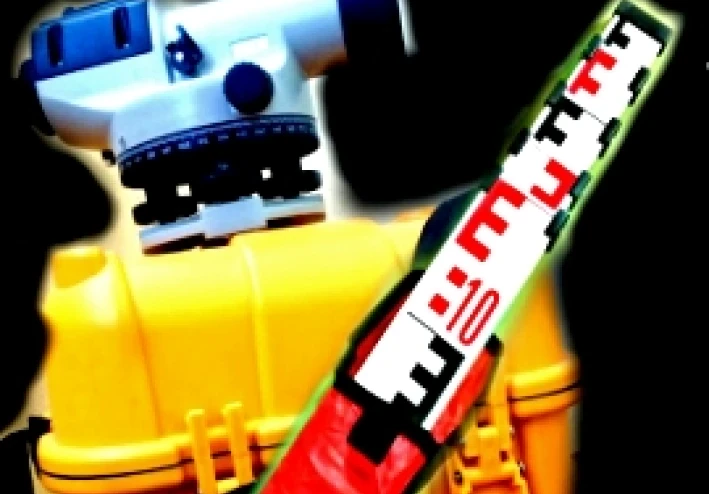

شرح شامل "جهاز ميزان القامة" بالتفصيل

شرح شامل "جهاز ميزان القامة" بالتفصيل

شــــرح جـهاز الميزان ) level)


أستخدمات الجهاز :


1 .لمعرفة فرق االرتفاع بين نقطتين أو نقل منسوب من مكان ألخر "اليشترط وجود روبير"
2 .إليجاد مناسيب النقاط ورميها "يشترط وجود روبير "
3 .لعمل ميزانيات
4 .لقياس الزوايا
5 .لمعرفة المسافات


مكوناته.

  1. مرأة تعكس الميزان الدائرى Reflector
    circular leve l الدائرى الميزان- 3
    adjusting screw والمعايرة مساميرالضبط- 5
    foot screw leveling االفقية ضبط مسامير- 1
    6 -قاعدة التثبيت االساسية plate base
    Horizontal fine motion screw االفقية الحركة مسامير.-
    objective lens الشيئية العدسة- 5
    9 -مفتاح توضيح الرؤيه knob focusing
    circle positioning ring horizontal االفقية الدائرة- 5.
    55 -نافذة عرض الزوايا االفقية horizontal window circle
    50 -العدسة العينية eyepiece
    0 -الحامل الثالثى Tripod
    - هو حامل معدنى او حشبى ذو ثالثة ارجل مزودة بثالثة مسامير الطالة الجهاز حسب طول
    المستخدم ومتطلبات العمل
    Staf القامه- 3
    وهى مسطرة مدرجة وطولها يتراوح من 5-1امتار ، وكل متر مقسم الى .5 ديسمتر
    و طولة عشرة سنتيمتر حيث المربع االسود 5 سم واالبيض 5 سم ونقوم نحن بتقسيم هذا ال سم الى .5 مم بالعين
    وذلك حين تقطع الشعرة الوسطى القامة .



الأدوات :


1 .لتوضيح الشعيرات
2 .لتوضيح الرؤية
3 .الحركة البطيئة


كيفية ضبط الميزان :


1 .نجعل الجهاز موازي لمسمارين وعمودي على مسمار
2 .لتحريك الفوقعة يمين او شمال نحرك المسمارين لداخل او للخارج
3 .لتحريك الفوقعة فوق او تحت نحرك المسمار لداخل او للخارج


كيفية القراءة على القامة :


- نأخذ الرقم الواقع فيه الشعيارات ونحسب عليه أحادي سم ونقسم المربع الى 11 أقسام نظرياً ونحسب منه مم في حالة القامة مقلوبة نحسب أحادي سم ونقسم المربع الى 11 أقسام نظرياً ونحسب منه مم من فوق لتحت الرقم قبل و بعد العالمة العشرية موجود على المسطرة


قوانين القياس :


سطح الميزان = الروبير + القراءة
منسوب النقطة = القراءة – م . س . م لرفع منسوب نقطة
القراءة = منسوب النقطة المعطة - م . س . م لتوقيع منسوب نقطة


في حالة القامة مقلوبة :


سطح الميزان = الروبير – القراءة
منسوب النقطة = م . س . م + القراءة لرفع منسوب نقطة
القراءة = م . س . م + منسوب النقطة المعطة لتوقيع منسوب نقطة


حاالت وضع الروبير بالنسبة للشعرة الوسطى :


1 -الشعرة الوسطى اعلى من الروبير
وفيها توضع القامة على الروبير ويحسب منسوب سطح الميزان كاالتى :-
م. س. م = منسوب الروبير+ القراءة على القامة
مثال :- منسوب الروبير 01.5 والقراءة علي القامه 5011 فيكون
500.1 = 5011+5.01 = م. س. م


2 -الشعرة الوسطى اسفل الروبير


وفى هذه الحالة يوضع صفر القامة على الروبير وتتدلى هى الى اسفل ونأخذ القراءة المقلوبة ويكون
م. س. م = منسوب الروبير – قراءة القامة
مثال : - منسوب الروبير .5 و القراءة 501 فيكون م. س. م = .5-501 = 501
3 -وهناك حاالت شاذة وهى التعامل مع المناسيب السالبة
مثال :- منسوب الروبير -.5ووالقراءة على العدل +5فيكون
م. س. م = -.5+5- =9
مثال :- منسوب الروبير -9والقراءه بالمقلوب على القامة -3 فيكون
م. س. م = -9-3- =50


عملية الرفع بالميزان :


يقصد بها ايجاد منسوب نقطة موجودة فى الطبيعة وذلك كاالتى:-
اوالً نضبط الميزان ثم نضع القامة على الروبير ونأخذ قراءة علي الروبير ونحسب منسوب سطح الميزان
ثانيا نـأخذ قراءة على النقطة المراد ايجاد منسوبها ونطرحها من منسوب سطح الميزان او نجمعها فى حالة ان ً
النقطة اعلى من الشعرة الوسطى
مثال :- اذا كان منسوب الروبير 501 وكانت القراءة على القامة على الروبير 501 فما هو منسوب سقف غرفة
كانت القراءة علية بالمقلوب هي 1.50 وما هو
منسوب البالط اذا كانت القراءة علية هى 1.50
- م. س . م = 501+501 = 6 متر
متر. 0.1 = 50.1+6 = الغرفة سقف منسوب-
متر 5091 = 50.1-6 = البالط منسوب-


قوانين حساب المسافة :


عن طريق الشعيرات
قراءة الشعرة العليا – قراءة الشعره السفلى = الناتج *111

انواع الميزانيات :


1 -الميزانيه المسلسلة
وهى الميزانية االساسية التى يبدء بها اى مشروع هند سى حيث يتم عن طريقها سلسة الروبير من مكانه البعيد الى
موقع العمل
وتتم هذه الميزانية كاالتى
بعد ضبط الميزان يتم الوقوف بالقامة على الروبير )A )ونحسب منسوب سطح الميزان ثم نأخذ قراءة على النقطة
)B )ونطرحها من منسوب سطح الميزان
وبذلك اصبحت النقطة )B)هى الروبير الجديد لوقـفة الميزان الجديدة وهكذا حتى نصل الى منسوب)G )
2 -الميزانية الشبكية
وهى الميزانية التى تتم داخل الموقع حيث يتم تقسيم ارض الموقع الى مربعات .5./5او1/1 حسب الدقة المطلوبة
حيث انها كلما صغرت مسافات التقسيم اصبحت ادق
وبعد التقسيم يقف الجهاز فى منطقة وسطيه حيث نستطيع اخذ اكبر قدر من القراءات على نقاط التقسيم ثم يحسب
مناسيب هذة النقاط بطرحها من منسوب سطح الميزان
ومن احدى مشكالت الشبكية وعورة التضاريس فى ارض الموقع حيث تصبح قمة القامة اقل من الشعرة الوسطى او
صفر القامة اعلى من الشعرة الوسطى
.ولذلك نقوم بعمل نقطة دوران كما فى الميزانية المسلسلة حتى نتمكن من رؤية القامة
ومن فوائد هذه الميزانية انها تتتح لمصمم المشروع تخطيط الموقع كما تستخدم فى حساب كميات الحفر والردم
3 -الميزانية الطولية
وهى نوع اخر يستخدم فى ايجاد مناسيب على خط طولى سواء طريق او خطوط حفر المرافق وتمكننا هذة الميزانية
من رسم قطاع طولى لهذا الخط وحساب كميات الحفر والردم منه


الـــخـــــلاصـــــــــــة


م.س.م = روبير )+/-( قراءة الشعرة الوسـطـى )الرفع(
القراءة = م.س.م – المنسوب المطلوب )التوقيع(
رسم تبسيطي
م.س.م ليه حالتان
5 .معدول +ق
0 .مقلوب - ق
عملية الرفع
5 .معدول م - ق
0 .مقلوب م + ق


ملاحظات


5 .في عملية الفرق بين نقطتين كلما زادت القراءة على القامة كانت النقطة منخفضة
مثال: النقطة أ كانت القراءة عليها .م والنقطة ب كانت القراءة عليها 5م
أذا النقطة ب منخفضة عن النقطة أ بمقدار 5م
0 .أول قراءة مؤخرة وأخر قراءة مقدمة
